脫模斜度就是消失模模具在鑄造的過(guò)程中，為了方便出模而在模膛兩側設計的斜度。這樣一來(lái)在進(jìn)行鑄造的時(shí)候才會(huì )更加方便，同時(shí)消失模模具也不易出現變形的現象，所以脫模斜度是很重要的，同時(shí)脫模斜度的取向也要根據模具的內外型尺寸而定的，那么選擇消失模模具脫模斜度應注意什么呢？今天龍尊小編就來(lái)跟大家聊一聊這個(gè)問(wèn)題，下面就一起來(lái)看看吧！

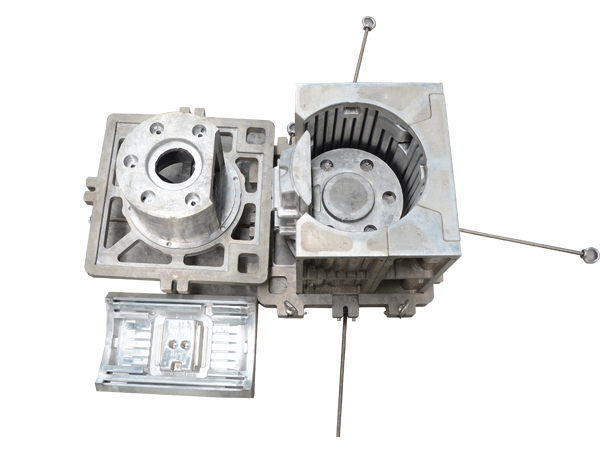

　　消失模模具脫模斜度的大小，與消失模模具的性質(zhì)、收縮率、摩擦因數、消失模模具壁厚和幾何形狀有關(guān)。形狀較復雜或成型孔較多的消失模模具取較大的脫模斜度；消失模模具高度較大、孔較深，則取較小的脫模斜度；壁厚增加、內孔包緊型芯的力大，脫模斜度也應取大些。有時(shí)，為了在開(kāi)模時(shí)讓消失模模具留在凹模內或型芯上，而有意將該邊斜度減小或將斜邊放大。脫模角的大小是沒(méi)有定的準則，多數是憑經(jīng)驗和依照產(chǎn)品的深度來(lái)決定，但是還是有一些注意點(diǎn)的，下面就一起來(lái)看看吧。

　　1、注意取斜度的方向，一般內孔以小為準，要符合圖樣，斜度由擴大方向取得，外形以大為準，符合圖樣，斜度由縮小方向取得。
　　2、注意凡消失模模具精度要求高的，應選用較小的脫模斜度。凡較高、較大的尺寸，應選用較小的脫模斜度。

　　3、注意消失模模具的收縮率大的，應選用較大的斜度值。

　　4、注意消失模模具壁厚較厚時(shí)，會(huì )使成型收縮增大，脫模斜度應采用較大的數值。

　　5、注意一般情況下，脫模斜度不包括在消失模模具公差范圍內。

　　6、注意帶革紋、噴砂等外觀(guān)處理的消失模模具側壁應加3°~5°的脫模斜度，視具體的咬花深度而定，般的曬紋版上已清楚例出可供作參考之用的要求出模角。咬花深度越深，脫模斜度應越大值為1°+H/0.0254°(H為咬花深度），如121的紋路脫模斜度般取3°，122的紋路脫模斜度般取5°。

　　7、注意插穿面斜度般為1°~3°，外殼面脫模斜度大于等于3°。

　　8、注意除外殼面外，殼體其余征的脫模斜度以1°為標準脫模斜度。別的也可以按照下面的原則來(lái)取:低于3mm高的加強筋的脫模斜度取0.5°，3~5mm取1°，其余取1.5°；低于3mm高的腔體的脫模斜度取0.5°，3~5mm取1°，其余取1.5°。

　　以上就是選擇消失模模具脫模斜度應注意什么的全部?jì)热荩谶M(jìn)行模具鑄造的過(guò)程中，消失模模具必須有足夠的脫模斜度，以避免出現變形現象。脫模斜度與材料性能、表面要求有關(guān)。所以在進(jìn)行鑄造的時(shí)候一定要注意以上事項，保證消失模模具有充足的脫模斜度，這樣一來(lái)才能夠保證模具的完整性，不出現變形的現象。今天龍尊消失模磨具廠(chǎng)家小編的分享就是這些了，大家如果有什么疑問(wèn)可以進(jìn)行留言或者是電話(huà)咨詢(xún)，龍尊歡迎您的咨詢(xún)與留言！
