消失模鑄造的過(guò)程中型砂是少不了的，型砂是鑄造的重要材料之一，同時(shí)型砂的選用也是十分講究的，如果型砂選用不對的情況下是會(huì )造成鑄件出現缺陷的，所以選砂的時(shí)候一定要符合要求，現在的消失模鑄造一般都會(huì )選用石英砂、硅砂或者是寶珠砂，其中寶珠砂受到大眾的青睞，那么為什么都喜歡使用寶珠砂呢？寶珠砂有什么優(yōu)點(diǎn)呢？今天龍尊小編就來(lái)跟大家聊一聊消失模鑄造使用寶珠砂的好處及選砂要求，下面就一起來(lái)看看吧！

　　一、消失模鑄造使用寶珠砂的好處

　　寶珠砂又叫做電熔陶粒，主要是對熔融狀態(tài)下的優(yōu)質(zhì)煅燒鋁礬土原料進(jìn)行噴霧處理，得到形狀為球狀或接近球狀、表現光滑的砂粒，現在在消失模鑄造上使用較多。

　　1、因為寶珠砂由鋁礬土熔融吹制而成，所以熱膨脹系數小，用其配置型砂，鑄件不會(huì )產(chǎn)生膨脹缺陷，這方面可以與鋯英砂媲美。另外寶珠砂熱導率大，耐火度高且呈中性，不與鐵的氧化物等反應，不為金屬液潤濕，抗粘砂作用較強。粉化很少，回用再生性好，無(wú)矽粉危害，較為環(huán)保。

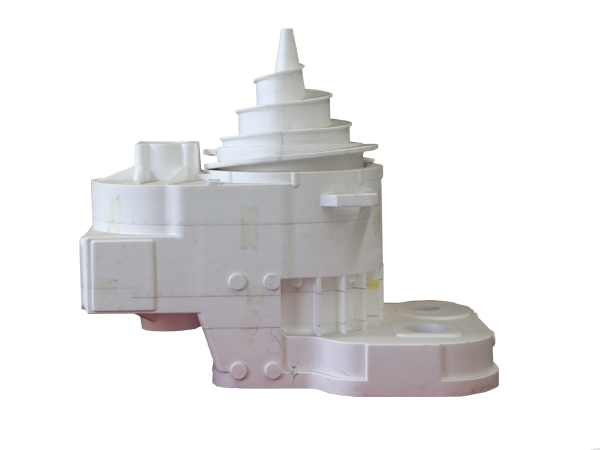

　　2、消失模鑄造澆注期間將伴隨著(zhù)泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物，因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出，而寶珠砂的透氣性是很不錯的。

　　3、另外寶珠砂每年的損耗量在5%以下，噸鑄件耗砂量為1.5~2kg,從而直接抵消了寶珠砂由于價(jià)格高而造成的高成本，大大降低了生產(chǎn)成本。

　　4、普通的硅砂作為消失模鑄造用砂時(shí)，由于硅砂易破碎粉化，車(chē)間粉塵過(guò)多達不到環(huán)保的要求，也易使鑄造工人產(chǎn)生職業(yè)病（硅肺病），采用寶珠砂凈化了車(chē)間環(huán)境，保證了工人的身體健康，同時(shí)降低了鑄件生產(chǎn)成本。

　　5、另外寶珠砂粒形為球形，流動(dòng)性好及透氣性高，能預防和減少夾渣、氣孔等鑄造類(lèi)缺陷。

　　6、寶珠砂耐高溫且屬于中性材料，采用寶珠砂做消失模填充砂，不僅可已生產(chǎn)鑄鐵和鑄鋼，還可以生產(chǎn)高錳鋼及耐熱鋼，對于生產(chǎn)多樣化材質(zhì)鑄件廠(chǎng)家降低了原材料的采購成本。

　　二、消失模鑄造選砂的要求

　　1、注意形狀

　　消失模鑄造用砂的是形狀。一定要圓形砂粒，因為圓形砂粒，橫向送砂性能好，比如寶珠砂，在生產(chǎn)試驗過(guò)程中，可以橫向送砂近200mm,而精致石英砂50mm都送不了，安息角達60°。圓形砂粒緊實(shí)時(shí)砂子下沉量非常小，寶珠砂每米下沉約30mm,人造石英砂可多達80mm.所以使用多角砂時(shí)，鑄件折角處易長(cháng)瘤子。

　　2、注意粒度均勻

　　粒度均勻的型砂透氣性好，緊實(shí)下沉系數也低。粒度不均的砂，緊實(shí)下降量也大，然后再考慮耐火度等其它因素。

　　3、注意結晶水含量

　　一般的型砂在澆注后都可發(fā)現塑料薄膜下有大量水珠，距離鑄件周?chē)?00-150mm左右的砂層像淋了水一樣濕漉漉的。這是因為接觸鑄件的型砂內的結晶水揮發(fā)后，遇冷再度凝結成水的緣故，此時(shí)鑄件表面會(huì )有大量氣孔，同時(shí)涂料層下面會(huì )有積碳，像是燃燒不干凈的樣子；或是負壓不夠的樣子，都是型砂中結晶水的原因。

　　4、注意圓整性透氣性

　　為了保證消失模原砂有足夠的流動(dòng)性來(lái)填充泡沫模樣的復雜深腔部位，再加上較厚的涂料層具有一定的機械強度來(lái)防止塌箱，因此消失模鑄造要求原砂的圓整性要足夠好。另外消失模鑄造澆注期間將伴隨著(zhù)泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物。因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出。

　　以上就是消失模鑄造使用寶珠砂的好處及選砂要求的全部?jì)热荩鸵陨蟽热輥?lái)看使用寶珠砂的好處是有很多的，不管是透氣性上還是粒型上等都是有很不錯的表現的，所以大多選擇使用寶珠砂 ，當然型砂在使用的時(shí)候還是要根據情況要求選擇合適的型砂，這樣才能夠保證鑄件的正常生產(chǎn)制作。今天龍尊小編的分享就是這些了 ，大家如果有什么疑問(wèn)或者是需求都可以進(jìn)行留言或者是電話(huà)咨詢(xún)，龍尊消失模模具廠(chǎng)家歡迎您的咨詢(xún)與訂購！
